BIHLER LEANTOOL

Mit dem standardisierten Werkzeugbaukasten - LEANTOOL-System Radial und Folgeverbund - für die Servo-Stanzbiegeautomaten RM-NC und GRM-NC, lassen sich schlanke Werkzeugsysteme realisieren. Ein hoher Grad an Standard- und Normteilen führt zu reduzierten Herstellungskosten und einem hohem Werkzeugstandard. Auch hierbei  sind Werkzeugbewegungen von drei Seiten standardmäßig möglich und kein Bandanheben im Werkzeug notwendig.

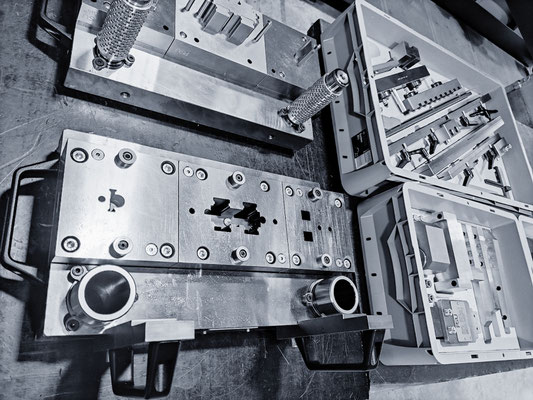

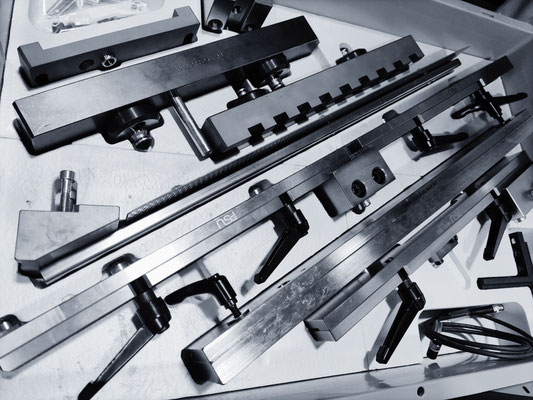

Bihler LEANTOOL-System Radial und Folgeverbund
© Otto Bihler Maschinenfabrik GmbH & Co. KG

Beispielprojekt - BUSBAR (Stromschiene)

Forschungsprojekt der TechnischeN Universität München

Für die seriennahe Herstellung einer Stromschiene (Busbar) entwickelten wir ein Lean-Tool-Radial Biegekonzept, dass es ermöglicht unterschiedliche Biegeumformverfahren (freies Biegen, Gesenkbiegen usw.) abzubilden. Weiterhin können durch die Servotechnik der BIHLER GRM-NC Produktionseinstellungen für Simulationen mit unterschiedlichen Parametern sehr einfach vorgenommen werden.

Die Werkzeugsicherung erfolgte mittels induktiven Näherungsschalter und der Standard Maschinenüberwachung. Zusätzlich entwickelten wir in Zusammenarbeit mit der TUM eine Sensoraufnahme für einen Drucksensor, zur selektiven Biegekraftmessung zwischen Pinole und Stempelhalter.
